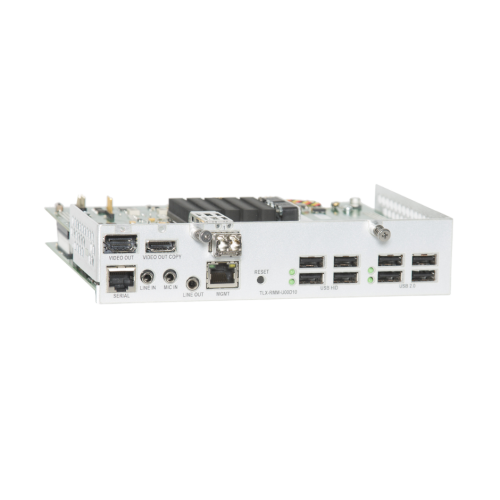

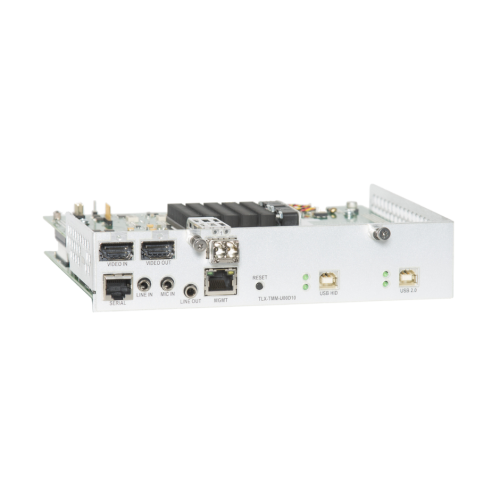

TLX10 KVM 延伸器
TLX10 擴充系統設計可連接單一 DisplayPort 1.2 或單一 HDMI 1.4 / 2.0 顯示器，並兼容 HDCP 內容。同時提供額外影像輸出，可用於本地顯示。
延伸器具備全雙工立體聲音訊與內崁音訊，可在接收端進行音訊解嵌，同時提供 RS-232 串列埠及 USB HID 功能，並依實際應用需求自訂配置，以支援 USB 2.0 傳輸。
產品特色
•影像訊號：支援 DisplayPort 1.2、HDMI 1.4 及 HDMI 2.0 影像輸出
•音訊訊號：支援雙向非平衡類比立體聲音訊，並可於接收端進行內崁音訊解崁
•週邊訊號：包括 DDC、RS-232 串列埠、10/100 網路、USB HID 及 USB 2.0（480Mbps）
•安全認證：通過 TEMPEST SDIP 27 Level B 認證
產品規格
| TLX 光纖延長模組（TLX-TMM/RMM） | TLX CATx 擴充器（TLX-TCF/RCF） | |
| 影像解析度 | DisplayPort：4096 x 2160 @ 30Hz；4:4:4/10-bit HDMI：4096 x 2160 @ 24Hz 或 3840 x 2160 @ 30Hz；4:4:4/8-bit 或 4:2:2/10-bit | |
| 線材 | 2 條光纖線材（不含光纖，可另行購買） | 1 條 CATx 線材（CATx 線材可另行購買） |
| 光纖傳輸距離 | 多模光纖（Multi-Mode）： OM1：33 公尺 OM2：82 公尺 OM3：300 公尺 OM4：400 公尺 單模光纖（Single Mode） OS2（9/125）：最遠 80 公里 | CAT6a：100公尺 |
| 資料傳輸速率 | 10 Gbps | |
| 電源供應 | 通用交流電源，100-240VAC，47-63Hz | 桌上型電腦 5VDC |
| 功耗 | 20 W | 30 W |
| 安裝支架 | 包含支架，詳見模組化機箱規格 | 包含表面安裝支架 |
| 機架尺寸 | 詳見模組化機箱規格 | 請聯絡我們以取得機架安裝解決方案 |
| 尺寸 (H x W x D) | 41.91mm x 188.11mm x 230.15mm | 30.50mm x 225.0mm x 182.9mm (含機架) |
| 重量 | 0.23 kg | 0.68 kg |
| 影像 | TX：2 個 HDMI 1.4 / 2 個 DisplayPort 1.2 RX：2 個 HDMI 1.4 / 1 個 DisplayPort 1.2 | 1 個 HDMI 1.4 1 個 DisplayPort 1.2 |
| 音訊麥克風/線路輸入埠 | 3 個 3.5mm 插孔 | |
| RS-232 串列埠 | 1 個 RJ45 | |
| USB HID | TX：1 個 USB B RX：4 個 USB A | 不適用 |
| USB 2.0 | TX：1 個 USB B RX：4 個 USB A | |
| 傳輸連接埠 | 1 個 LC | 1 個 RJ45 |
| 符合國際標準 | 獲得美國、加拿大和歐盟的認證 | |
| 保固與服務 | 提供一年產品保固 ∙ 可選購延長保固方案 | |
