TLX20 擴充系統設計可連接單一 DisplayPort 1.2 或單一 HDMI 1.4 / 2.0 顯示器，並兼容 HDCP 內容。同時提供額外影像輸出，可用於本地顯示。

擴充器可依需求自訂配置，支援全雙工立體聲音訊與內崁音訊，接收端可進行音訊解嵌。若配置全雙工立體聲音訊，亦可額外配置串列埠 RS-232 或 10/100/1000 網路，靈活運用於各種場景。





產品特色

•影像訊號：支援 DisplayPort 1.2、HDMI 1.4 及 HDMI 2.0 影像輸出

•音訊訊號：支援雙向非平衡類比立體聲音訊，接收端可進行內崁音訊解崁

•週邊訊號：包括 DDC、RS-232 串列埠、10/100 網路、USB HID 及 USB 2.0（480Mbps）

•安全認證：通過 TEMPEST SDIP 27 Level B 認證





產品規格

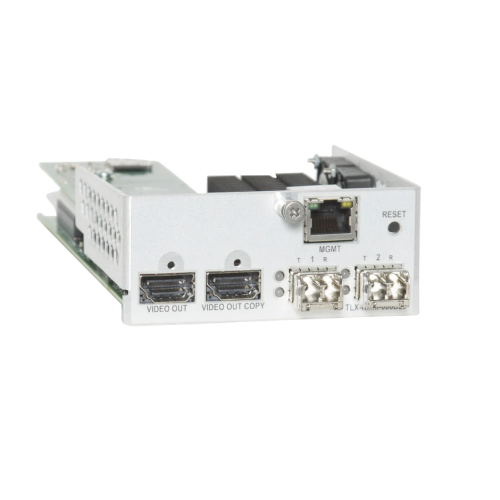

 TLX 光纖延長模組（TLX-TMM/RMM）TLX CATx 擴充器（TLX-TCF/RCF）
影像解析度DisplayPort：4096 x 2160 @ 30Hz；4:4:4/10-bit
HDMI：4096 x 2160 @ 24Hz 或 3840 x 2160 @ 30Hz；4:4:4/8-bit 或 4:2:2/10-bit
線材3 條光纖線材（不含光纖，可另行購買）2 條 CATx 線材（CATx 線材可另行購買）
光纖傳輸距離多模光纖（Multi-Mode）：
OM1：33 公尺
OM2：82 公尺
OM3：300 公尺
OM4：400 公尺
單模光纖（Single Mode）
OS2（9/125）：最遠 80 公里		CAT6a：100公尺
資料傳輸速率10 Gbps
電源供應通用交流電源，100-240VAC，47-63Hz桌上型電腦 5VDC
功耗20 W30 W
安裝支架包含支架，詳見模組化機箱規格包含表面安裝支架
機架尺寸詳見模組化機箱規格請聯絡我們以取得機架安裝解決方案
尺寸 (H x W x D)40.42mm x 93.80mm x 184.04mm30.50mm x 225.0mm x 182.9mm (含機架)
重量0.23 kg0.68 kg
影像2 個 HDMI 1.4
2 個 DisplayPort 1.2		1 個 HDMI 1.4
1 個 DisplayPort 1.2
音訊麥克風/線路輸入埠3 個 3.5mm插孔
RS-232 串列埠1 個 RJ45
10/100/1000 網路1 個 RJ45不適用
軟體更新1 個 USB B （適用於 CHS-2 與 CHS-4）
1 個 RJ45 管理連接埠		1 個 Mini USB 接孔
1 個 RJ45 管理連接埠
傳輸連接埠2 個 LC2 個 RJ45
符合國際標準獲得美國、加拿大和歐盟的認證
保固與服務提供一年產品保固 ∙ 可選購延長保固方案
