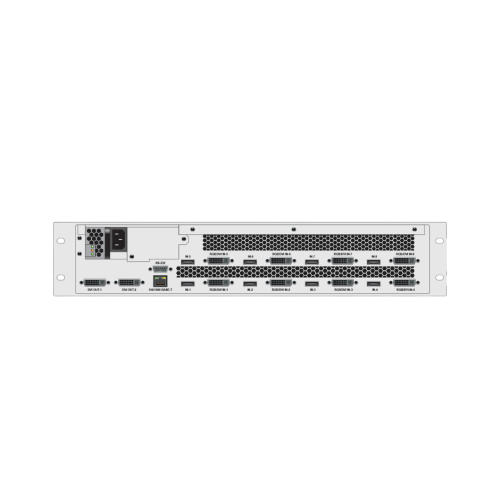

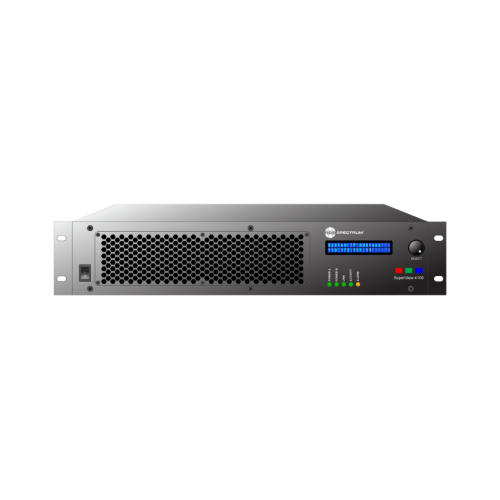

SuperView 4100

高效能 DVI 影像處理應用

SuperView 4100 可接收多達 8 路 DVI、HDMI® 或 RGB 輸入。具備即插即用的操作體驗。使用者可依需求建立自訂檔案，以對應各類非標準解析度應用。選配的雙通道輸出功能，最高可支援 2560 x 1600 的解析度，完美對應具雙通道能力的顯示器與投影機。

產品特色

•可支援最多 16 路RGB、DVI 或 HDMI® 輸入

•單一路輸出，可同時顯示最多 8 個可縮放視窗

•支援完整範圍的輸入與輸出格式

•單通道或雙通道 DVI 輸出

•動態視窗縮放功能，可任意調整大小與位置

•DVI 輸入訊號自動調整

•平移與縮放、邊框、標題及自訂版面配置

•可程式化預設功能

•符合 HDCP 規範

產品規格

輸入

RGB / YPbPr / HD	8 x (on DVI-I)
DVI	8 x (on DVI-I single-link 1.0)
HDMI® (1.3a)	8 x (on HDMI®)
解析度	640 x 480 至 1920 x 1200、2048 x 1152、720p、1080i 及 1080p
色彩深度	24-bit
水平掃描頻率	31 kHz 至 125 kHz
幀率	高達 200 Hz
時脈頻率	高達 165 MHz
影像層級	綠色（G）及亮度（Y）複合訊號：1.0 V p-p 紅色（R）、藍色（B）及色差（Pb/Pr）訊號：0.7 V p-p
同步類型	RGsB、RGBS、RGBHV、YPbPr（Y 訊號可使用三階或雙階同步）
訊號線平衡	自動或手動調整，支援最長 50 公尺 DVI 線
HDCP	單通道輸出模式：符合規範雙通道輸出模式：不支援

輸出

DVI single-link	2 路（僅限 DVI-I 數位訊號）
DVI dual-link	1 路（DVI-I 選配）
解析度	最高支援 1920 x 1200、2048 x 1080 解析度雙通道輸出可達 2560 x 1600
水平掃描頻率	12 kHz 至 125 kHz
幀率	50 至 200 Hz
時脈頻率	單通道（Single-link）：25 至 165 MHz 雙通道（Dual-link）：165 至 330 MHz
Pin Power	每個輸出 500 mA @ 5 VDC

實體規格

尺寸 (H x W x D)	8.9 x 43.2 x 45.7 cm (2RU)
重量	11.4 kg
控制介面	乙太網（Ethernet）10/100Base-T，支援 Telnet、RS-232及網頁介面
電源供應	100 - 240 VAC 50/60 Hz , 最大功率 125 W
選配功能	SinglePoint KVM、備援電源
