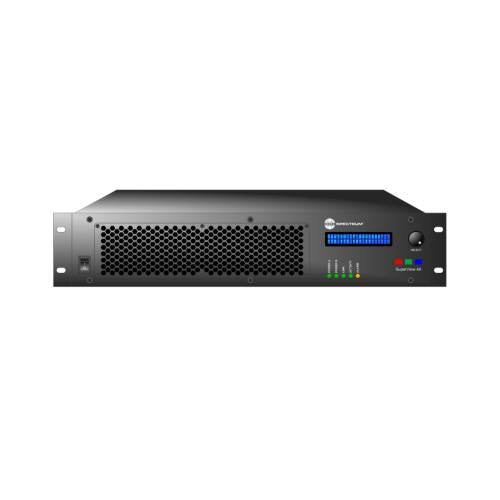

SuperView 4K

具備 800 萬像素與 4K 超高清

SuperView 4K 多視窗影像處理器搭配 4K 顯示器或投影機使用時，可打造高達 800 萬像素的多畫面顯示解決方案，呈現細膩銳利的影像品質。

採用即時嵌入式架構設計，確保畫面播放無延遲、無掉格的穩定效能。支援靈活的多視窗配置，同時具備動態視窗縮放與定位、影像平移與放大、自訂邊框與標題、HDCP 支援及程式化顯示版面等進階功能，滿足各種專業監控與視覺整合需求。

產品特色

•DVI 與 HDMI® 輸入

•支援 4K 訊號或顯示最多 8 個 Full HD 視窗

•支援完整範圍的輸入與輸出格式

•支援 Single-link 或 Dual-link DVI 輸出

•動態視窗縮放，可自由調整大小與位置

•DVI 輸入訊號優化

•可程式化顯示版面

•符合 HDCP 規範

產品規格

輸入

RGB / HD	8 x (on DVI-I)
DVI	8 x (on DVI-I)
HDMI®	8 x (1.3a)
解析度	支援解析度範圍 640 x 480 至 1920 x 1200、2048 x 1152、720p、1080i 及 1080p。 SuperView 4K 可透過 4 條 Single-link DVI 通道處理 4K 訊號（3840 x 2160p、4096 x 2160p）
色彩深度	24-bit
水平掃描頻率	31 kHz 至 125 kHz
幀率	高達 200 Hz
時脈頻率	高達 165 MHz
影像層級	綠色（G）及亮度（Y）複合訊號：1.0 V p-p 紅色（R）、藍色（B）及色差（Pb/Pr）訊號：0.7 V p-p
同步類型	RGsB、RGBS、RGBHV、YPbPr（Y 訊號可使用三階或雙階同步）
訊號線平衡	自動或手動調整，支援最長 50 公尺 DVI 線
HDCP	單通道輸出模式：符合規範雙通道輸出模式：不支援

輸出

DVI single-link	4 條（僅限 DVI-I 數位訊號）
解析度	2K 模式：單通道 DVI，最高支援 1920 x 1200，HD 至 2048 x 1080p 4K 模式（單通道）：4 條單通道 DVI，支援 3840 x 2160p、4096 x 2160p 4K 模式（雙通道）：2 條雙通道 DVI，最高支援 2560 x 1600p 及 1920 x 2160
水平掃描頻率	12 kHz 至 125 kHz
幀率	50 至 200 Hz
時脈頻率	單通道（Single-link）：25 至 165 MHz 雙通道（Dual-link）：165 至 330 MHz
Pin Power	每個輸出 500 mA @ 5 VDC

實體規格

尺寸 (H x W x D)	8.9 x 43.2 x 45.7 cm (2RU)
重量	11.4 kg
控制介面	乙太網（Ethernet）10/100Base-T，支援 Telnet、RS-232及網頁介面
電源供應	100 - 240 VAC 50/60 Hz , 最大功率 125 W
